Microscope DHM – Grande vitesse
DHM Grande vitesse
1. Caméra haute vitesse
2. Jusqu'à 12 800 images par seconde à une résolution de mégapixels
3. Une interface logicielle dédiée et intuitive
4. Fonctionne avec 1 seule longueur d'onde et peut-être configuré en transmission ou en réflexion
5. Permet de nouvelles recherches
Une nouvelle étape a été franchie dans le domaine des mesures de topographie 3D ultrarapide avec la livraison au professeur James Friends, Université de Californie à San Diego, d'un DHM T1000 équipé d'une caméra ultra-rapide Photron Nova permettant une mesure de la topographie 3D de 12'500 par seconde ( MPS) pour une résolution numérique de 1024 × 1024 pixels, et 116'000 MPS pour 256 × 266 pixels…
Mesures dynamiques
Applications
Le système DHM® haute vitesse permet notamment de nouvelles recherches dans les domaines de la récupération d'énergie, de l'analyse d'impact, des interfaces fluides, des transitoires, de l'analyse des contraintes, de l'évaporation, du séchage, de l'absorption, de la désorption et des phénomènes de dissolution, etc.
Un exemple d'application est la caractérisation dynamique de la topographie d'un objectif accordable par Optotune AG. La forme de ces lentilles, et notamment leur distance focale, peut être commandée électriquement. L'exemple sur le côté gauche de l'animation est enregistré par une caméra vidéo couleur à 60 ips. L'appareil photo fournit une image à travers l'objectif, mais pas la topographie de l'objectif. Un contrôle constant et précis de la forme de la lentille est néanmoins important pour garantir des performances de haute qualité et sans aberration. DHM permet de le mesurer avec une résolution interférométrique.
Un intérêt parmi d'autres est l'analyse dynamique de la forme de la lentille lors de l'application d'une tension d'entrée carrée. Après chaque changement de tension, un effet de sonnerie apparaît avant la stabilisation de la forme de l'objectif. Le DHM haute vitesse a été utilisé pour caractériser efficacement ce comportement, affectant à la fois les propriétés optiques de l'objectif et sa plage de spécifications de fréquence de fonctionnement. L'animation montre une comparaison de la topographie 3D chronologique enregistrée à 60 images par seconde avec une caméra normale et à 12 800 images par seconde avec le DHM haute vitesse lors de la conduite de l'objectif avec un signal carré à une fréquence de 30 Hz.
Plus d'info sur les applications
- Topographie de surface
- Finition de surface
- Inspection des défauts
- Film mince structuré
- Mesure MEMS
La DHM à une vitesse inégalée
Le DHM® haute vitesse fonctionne avec une seule longueur d'onde et peut être configuré en transmission ou en réflexion.

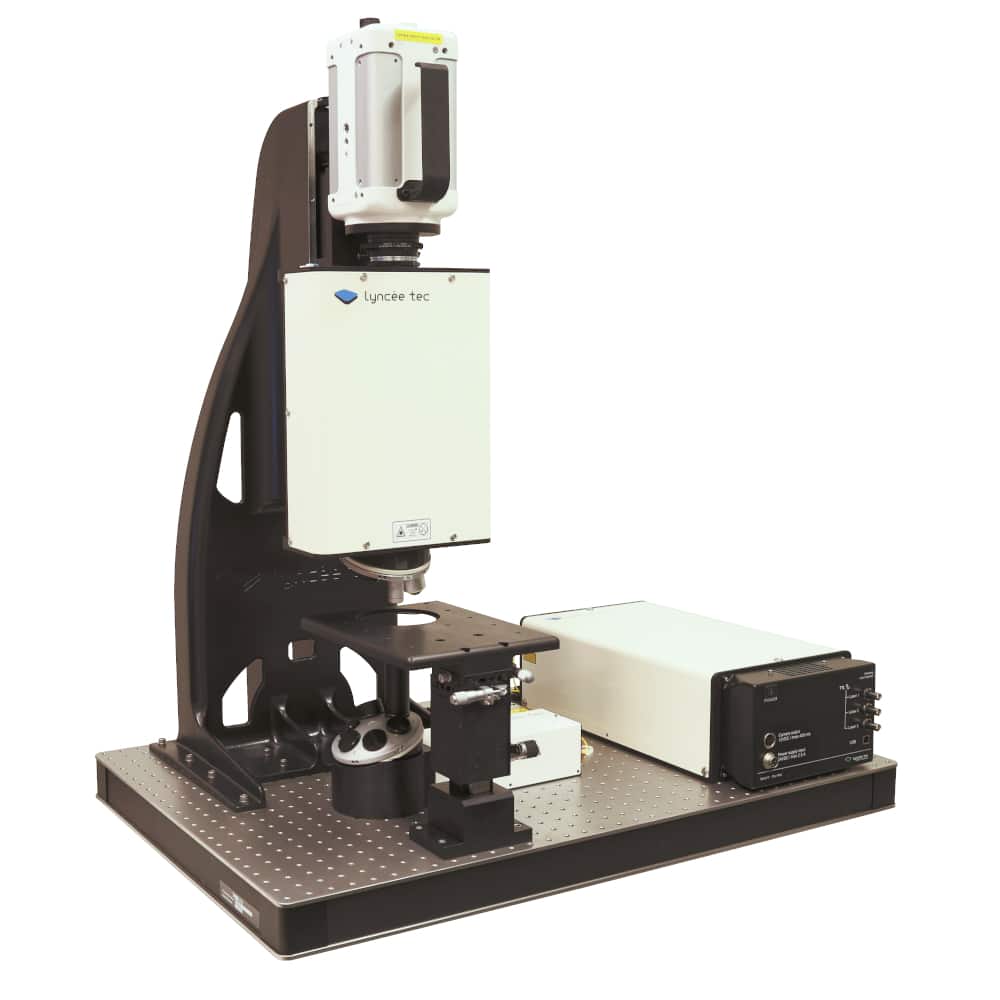

Sa configuration optique et sa source laser ont été spécialement optimisées pour fonctionner avec la caméra haute vitesse FASTCAM NOVA de Photron. Ce système offre des taux d'enregistrement d'hologrammes jusqu'à 12 800 images par seconde (ips) à une résolution de mégapixels, 40 000 ips à une résolution de 512 × 512 pixels et 116 000 ips à 256 × 256 pixels.
Une interface logicielle dédiée et intuitive, entièrement intégrée dans notre logiciel d'acquisition et d'analyse Koala, permet de contrôler les paramètres de la caméra haute vitesse (cadence d'acquisition, obturateur), de gérer les différents modes de déclenchement de la caméra, d'accéder de manière optimale au tampon de mémoire interne de la caméra, de rejouer une séquence acquise, pour sélectionner les images pertinentes, et éventuellement exporter celles sélectionnées.
Le système DHM® haute vitesse permet notamment de nouvelles recherches dans les domaines de la récupération d'énergie, de l'analyse d'impact, des interfaces fluides, des transitoires, de l'analyse des contraintes, de l'évaporation, du séchage, de l'absorption, de la désorption et des phénomènes de dissolution,
Témoignages d'utilisateurs
"Nous avions besoin de mesures 3D ultra-rapides pour nos recherches. Après une exploration approfondie, nous n'avons trouvé aucune solution disponible sur le marché et nous avons contacté Lyncée pour définir une solution adaptée en étroite collaboration avec leurs spécialistes. Le nouveau système a été récemment livré et offre une interface logicielle facile à utiliser et entièrement personnalisée avec une disposition optique qui correspond à nos besoins pour adapter la méthode de mesure holographique aux caméras à haute vitesse. Nous nous attendons à ce qu'il nous permette d'effectuer des recherches exceptionnelles et nous nous félicitons de la collaboration avec l'équipe de Lyncée Tec qui produit déjà d'excellents résultats."
Professeur James Friends, Université de Californie à San Diego, États-Unis
Avec leur nouveau système, le Dr Friend et ses collègues observent entre autres phénomènes acoustiques aléatoires non reproductibles à la surface des gouttes de liquide. Plus généralement, cette réalisation ouvre une nouvelle application au DHM®, entre autres dans les domaines de la récupération d'énergie, de l'analyse d'impact, des interfaces fluides, des transitoires, de l'analyse des contraintes, de l'évaporation, du séchage, de l'absorption, de la désorption et des phénomènes de dissolution, etc.
Une interface logicielle dédiée a été développée pour permettre le contrôle des paramètres de la caméra haute vitesse (vitesse, obturateur), pour gérer les différents modes de déclenchement de la caméra, pour accéder de manière optimale au tampon de mémoire interne de la caméra, pour rejouer une séquence acquise, pour sélectionner les images pertinentes et de les exporter.
Le DHM haute vitesse est compatible avec la gamme de caméras haute vitesse Photron. Il peut être configuré en transmission ou en réflexion, et fonctionne sur une seule longueur d'onde.
AVANTAGES
- Caméra haute vitesse
- Jusqu'à 12 800 images par seconde à une résolution de mégapixels
- Une interface logicielle dédiée et intuitive
- Fonctionne avec 1 seule longueur d'onde et peut-être configuré en transmission ou en réflexion
- Permet de nouvelles recherches
Spécifications
Spécifications
| Reflection configuration | Transmission configuration | |
| Recording frame rate | 1024×1024 pixels hologram resolution: 12’800 fps512×512 pixels hologram resolution: 40’000 fps 256×256 pixels hologram resolution: 116’000 fps |
|
| Min shutter time | 0.2 μs | |
| Accuracy (as demonstrated by taking the temporal standard deviation on 1 pixel over 30 measurements) | 0.5 nm | 4 nm 1) |
| Vertical resolution (defined as twice the accuracy) | 1 nm | 8 nm 1) |
| Repeatability (as demonstrated by taking the one sigma Rq value of 30 repeatability measurements on SiC reference mirror) | 0.05 nm | 0.08 nm |
| Vertical measuring range (without any scanning) | up to 200 μm for continuous structures | up to 500 μm for continuous structures |
| Max. height of steps with sharp edges (Depends on the laser source(s) and operating wavelength(s) | ||
up to 333 nm
- up to 1 μm 1)
- up to 3.5 μm 2)
1) Converted value for measurements in air and with sample refractive index n=1.5 2) Converted value for measurements in water and with sample refractive index n=1.5 * With / Without single wavelength mapping
