Mesure ponctuelle – Haute épaisseur
F70
1. Diagnostics en ligne intégrés
2. Logiciel autonome inclus
3. Fonction d'historique sophistiquée pour enregistrer, reproduire et tracer les résultats

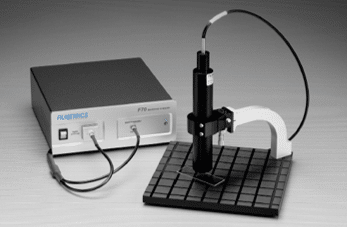

Les F70 sont des instruments de mesure d'épaisseur à usage général capables de mesurer des épaisseurs jusqu'à 15 mm. Les applications courantes comprennent les feuilles de verre et de plastique, les lentilles, les conteneurs et les plaquettes semi-conductrices.
Le F70 de base est conçu pour mesurer les matériaux transparents tandis que le F70-NIR mesure les matériaux semi-conducteurs. La plage d'épaisseur est déterminée par la lentille et les options du logiciel (voir la fiche technique pour plus de détails). L'épaisseur peut être mesurée en moins d'une seconde.
Comme tous les instruments de mesure d'épaisseur Filmetrics, le F70 se connecte au port USB de votre ordinateur Windows ™ et s'installe en quelques minutes.
Réfléctométrie
Applications
- Revêtements sur presque toutes les surfaces, même les comprimés pharmaceutiques, le bois et le papier
- Feuille de verre et plastique, tubes, récipients
- Verres optiques et ophtalmiques
Plus d'info sur les applications
- Diélectriques
- Épaisseur dure
- Analyse d'échec IC
- ITO et autres TCO
- Équipement médical
- Épaisseur du métal
- Microfluidique
- OLED
- Revêtements ophtalmiques
- Parylene Coatings
- Photoresist
- Silicium poreux
- Films de traitement
- Indice de réfraction & k
- Plaquettes et membranes de silicium
- Applications solaires
- Laboratoires d'enseignement sur les semi-conducteurs
- Rugosité et finition de surface
Mesurez l'épaisseur de matériaux transparents jusqu'à 15 mm d'épaisseur
La mesure d'épaisseur par code couleur (CTM) est une méthode de mesure sans contact pour les matériaux transparents. Jusqu'à deux couches peuvent être mesurées simultanément. Les mesures sont prises d'un seul côté de l'échantillon et sont relativement insensibles à la rugosité, à la non-uniformité et à la courbure.
CTM mesure l'épaisseur d'un échantillon en détectant simultanément la distance des surfaces supérieure et inférieure de l'échantillon. Ceci est réalisé en utilisant une lentille qui focalise différentes longueurs d'onde (correspondant à différentes couleurs et donnant ainsi son nom à cette méthode de mesure) à différentes distances. Étant donné que la longueur d’onde réfléchie dépend directement de la distance entre la lentille et les surfaces supérieure et inférieure de l’échantillon, l’épaisseur peut être facilement calculée en fonction des deux pics du spectre de réflectance (voir la figure de droite).
Avec la connectivité USB et le logiciel sophistiqué basé sur Windows, le système s'installe en quelques minutes et les résultats sont disponibles en quelques secondes ou moins.
AVANTAGES
- Diagnostics en ligne intégrés
- Logiciel autonome inclus
- Fonction d'historique sophistiquée pour enregistrer, reproduire et tracer les résultats
Specifications
Le F70 peut mesurer différentes plages d'épaisseur en utilisant différents ensembles de lentilles.
L'ajout de capacités de réflectance spectrale complètes est possible en tant que mise à niveau:
| Lens Assembly or Upgrade Kit | Thickness Range (index=1.5) | Accuracy 1 | Precision 2 | Working Distance | Spot Size |
| LACTM-VIS-0.1mm | 15 μm-0.15 mm | 0.4 µm | 0.05 µm | 3.3 mm | 10 µm |
| LACTM-VIS-0.3mm | 30 μm-0.45 mm | 0.7 µm | 0.10 µm | 4.5 mm | 10 µm |
| LACTM-VIS-1mm | 50 μm-1.5 mm | 1.5 µm | 0.20 µm | 4.7 mm | 10 µm |
| LACTM-VIS-2.4mm | 150 μm-3.5 mm | 2 µm | 0.20 µm | 13 mm | 20 µm |
| LACTM-VIS-9mm | 0.5 mm-15 mm | 7 µm | 2 µm | 21 mm | 50 µm |
| UPG-F70-SR-KIT | 0.015 μm -40 μm | 2 nm | 0.1 nm | 0-500 mm | 1.5 mm 3 |
1 Material dependent. Typical value for midrange thickness.
2 Typical value, 1σ of repeated midrange measurements under unchanged conditions.
3 200µm with optional FO-SPL-PEG-SMA-100-1.3
| Spectrometer | ||
| Wavelength Range: 380 – 1050 nm | ||
| Operating System | ||
| PC: | Windows XP(SP2) - Windows 8(64-bit) | |
| Mac: | OS X Lion/Mountain Lion running Parallels | |
| General | ||
| Sample Size: From 1 mm to 300 mm diameter and up | ||
| Light Source: Regulated Tungsten-Halogen (LED optional) | ||
| Interface: | USB 2.0 | |
| Power Requirements: | 100-240 VAC, 50-60 Hz, 20W | |
| Certifications: | CE EMC and safety directives | |
